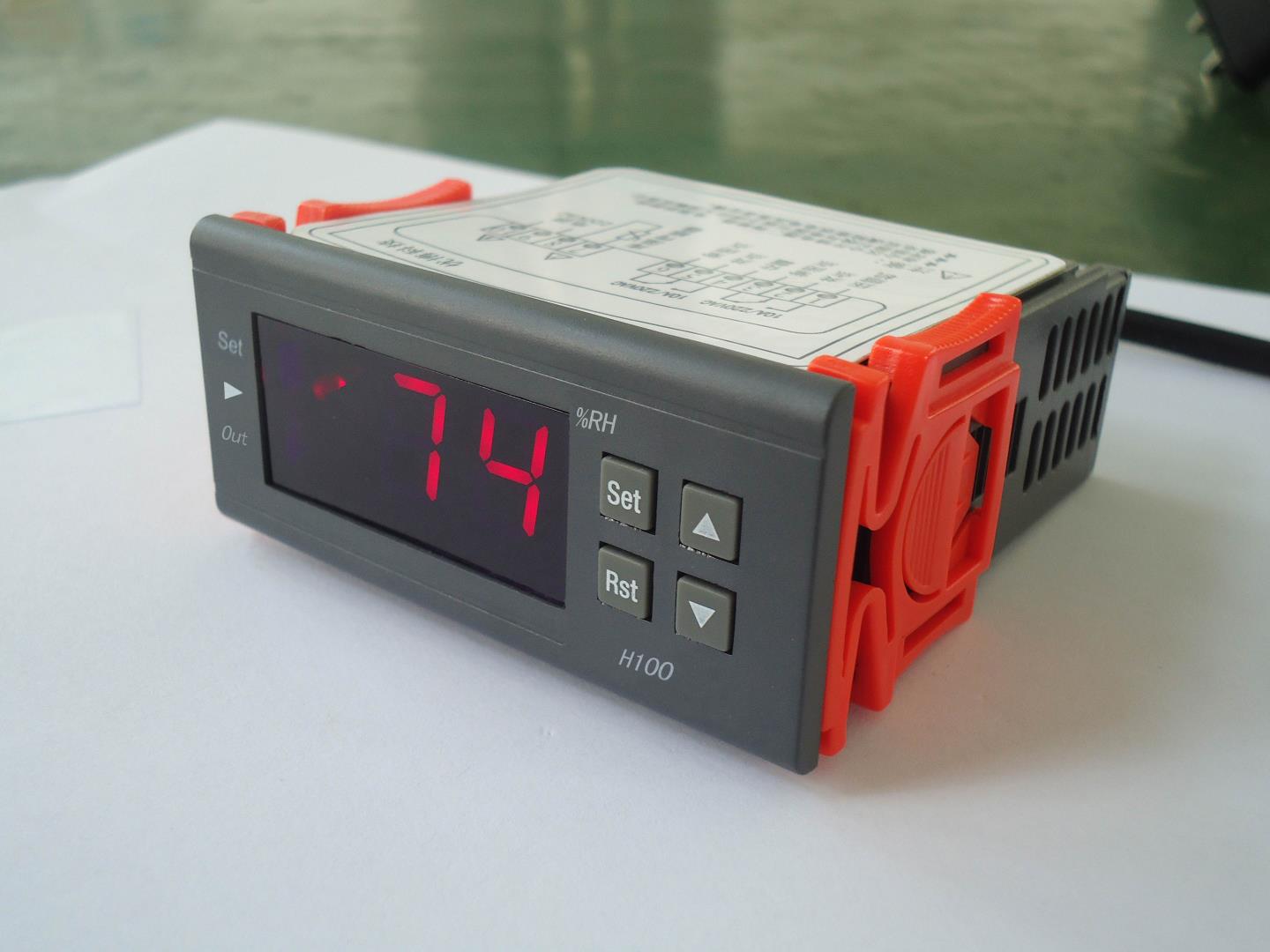

一、產品概述

H100采用集成電路式溫度傳感器作為感濕原件，具有靈敏度高、相應速度快、一致性好等特點，可用于相對濕度的測量、顯示與控制。主要功能包括：加濕、除濕模式可轉換，按照濕度設定值和回差進行濕度控制；控制輸出保護延時；溫度校正功能；濕度超限報警和傳感器故障報警功能；傳感器故障后比例開停機時間可調；鍵盤鎖功能。

二、規格尺寸

☆ 面板尺寸：長75×寬34.5（毫米）；

☆ 安裝開孔尺寸：長71×寬29（毫米）；

☆ 整機尺寸：長75×寬34.5×深85（毫米）

三、技術參數

☆ 電源：220VAC（1+10%-15%),50/60HZ

☆ 整機功耗：小于3W；

☆ 測量范圍：0%RH～99%RH;

☆ 控制范圍：10%RH～99%RH;

☆ 溫度分辨率：1%RH；

☆ 測溫精度：2.5℃時，±（5％RH+0.5字）10~40℃時，0%RH~59%RH時±（6％RH+0.5字），其     余±（8％RH+0.5字），

☆ 傳感器年漂移：±0.5％RH

☆ 工作輸出：接點容量220VAC,可直接驅動單相0.5HP/220VAC及以下的負載；

☆ 前面板防護等級：IP54；

☆ 運行環境溫度：0℃～60℃；

☆ 存儲溫度：-30℃～75℃；

☆ 相對濕度：20～85％RH（無結露）。

指示燈狀態說明：

按鍵操作說明：

查看參數設定值：

正常顯示狀態下，按下并立即松開▲鍵顯示溫度設定值，2秒后返回正常顯示狀態；按下并立即松開▼鍵顯示濕度控制回差，2秒后返回正常顯示狀態。按下并立即松開▼鍵顯示溫度控制回差，2秒后返回正常顯示狀態。

修改參數設定值：

正常顯示狀態下，按住Set鍵持續3秒以上進入用戶菜單，此時可以查看和修改“F1”~“F2”的參數設定值；同時按住Set鍵和▲鍵持續3秒以上進入管理者菜單，此時可以查看和修改“F1”~“F8”參數設定值。

顯示菜單項代碼時，按▲鍵或▼鍵可以上翻或下翻菜單項，按下Set鍵顯示當前菜單的參數設定值；顯示參數設定值時，按▲鍵和▼鍵可以上調或下調參數設定值，按下Rst鍵則返回并顯示下一菜單相對代碼。

參數修改模式下，按住Rst鍵持續3秒以上則保存參數修改并返回正常顯示狀態，保存時出現錯誤則顯示“Er".2秒后返回正常顯示狀態，30秒內沒有任何按鍵操作則不保存參數修改并返回正常顯示狀態。對于具有延時或計時性質的參數，斷開控制器電源并重新上電可使參數修改立即生效，而不必等待當前已進行的延時或計時周期。

鍵盤鎖：

正常顯示狀態下，同時按住▲鍵和▼鍵持續3秒以上可以切換鍵盤鎖狀態，切換為鍵盤鎖有效時顯示“on”,解除鍵盤鎖時顯示“off”,2秒后返回正常顯示狀態。鍵盤鎖狀態保存在控制器內，保存時出現錯誤則顯示“Er”,2秒后返回正常顯示狀態。

鍵盤鎖有效時，不能進入參數修改模式并顯示“on”2秒后返回正常顯示狀態，但可以進行其他按鍵操作；解除鍵盤鎖后，可以進行正常的按鍵操作。

手動加濕/除濕：

正常顯示狀態下，當濕度測量值處于濕度設定值和回差之間，或傳感器故障時，同時按住Set鍵和Rst鍵持續三秒以上可手動切換加濕/除濕輸出

修復系統數據：

機器通電時，首先檢查參數設置是否正確。如果檢查到錯誤，則顯示“Er".此時按任意鍵將恢復默認參數設置并正常工作，建議此時重新設定參數。

控制輸出：

溫度控制：

控制器的工作模式設定為除濕時，濕度高于或等于設定的溫度值+濕度控制回差時控制輸出開啟，低于或等于設定的溫度值時控制輸出關閉；控制器的工作模式設定為加濕時，濕度低于或等于設定濕度值-濕度控制回差時控制輸出開啟，高于或等于設定的溫度值時控制輸出關閉。

溫度傳感器故障后，控制器按照設定的傳感器故障后比例開啟時間或關閉時間周期性的開啟或關閉控制輸出。機器通電后或控制輸出關閉后運行完控制輸出保護時間才允許控制輸出再次開啟，但傳感器故障時例外。

報警：

濕度測量值高于或等于設定的濕度值+濕度超限偏差時，以及低于或等于設定的濕度值-濕度超限報警偏差時，發出濕度超限報警并閃爍顯示當前濕度測量值，濕度回落到正常范圍后解除濕度超限報警并恢復正常顯示。濕度測量值超出顯示范圍后顯示“HH”，濕度傳感器故障后顯示“EE”并報警。報警時按任意鍵可以手動消音，但不改變顯示狀態。

菜單說明：

用戶菜單的范圍是“F1”~“F2”；管理者菜單的范圍是“F1”~“F8”
