一、產品概述

STC-8010是一款通用的單傳感器溫度控制器，具備加熱、溫度超限報警等功能。制熱保護延時可調，通電后溫度超限報警延時可調。適用于加熱設備

二、規格尺寸

1、前面板尺寸：長75×寬34.5（毫米）                             2、安裝開孔尺寸：長71×寬29（毫米）

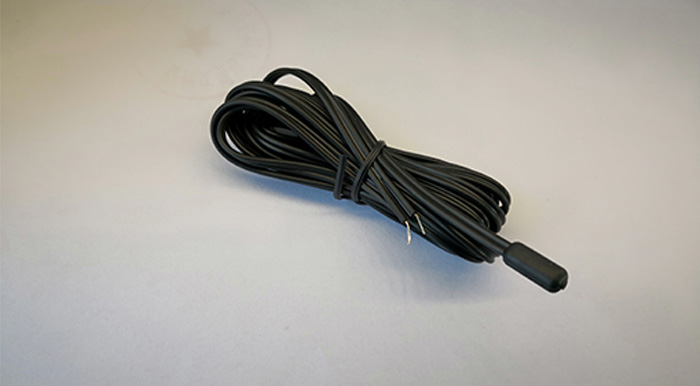

2、整機尺寸：長75×寬34.5×深85（毫米）                       4、傳感器線長：2米（含探頭長度）

三、技術參數

1、電源：220VAC+10%/-15%，50/60Hz                        2、整機功率：≤3W

3、測溫范圍：-50℃~90℃                                                4、測控范圍：-50℃~90SSD·

5、溫度分辨率：1℃                                                          6、測溫精度：-50℃~70℃時±1℃，其余±2℃

7、制冷輸出接點容量：16A/277VAC                                 8、傳感器類型：NTC傳感器

9、前面板防護等級：IP65                                                 10、工作環境溫度：0℃~60℃

11、工作環境溫度：20~85%（不可結露）                        12、存儲溫度：-30℃~75℃

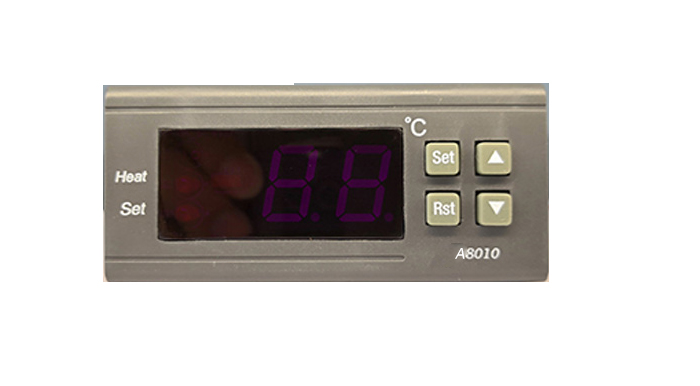

四、按鍵功能列表：

          按鍵名稱                                   正常模式                                    修改參數模式

           按下Set鍵                            查看制熱保護時間                      顯示當前菜單的參數設定值

        按住Set鍵持續3秒                  進入?yún)?shù)修改模式

           按下Rst鍵                           查看溫度超限偏差                           退出參數修改模式

            按下▲鍵                               查看溫度上限                                  菜單項上翻

            按下▼鍵                               查看溫度下限                                  菜單項下翻

       按住Set鍵不放再按▲鍵                                                                     參數值遞增

       按住Set鍵不放再按▼鍵                                                                     參數值遞減

五、控制輸出：

制熱：

溫度高于或等于設定的溫度上限時加熱關閉，低于或等于設定的溫度下限時制熱開啟，溫度傳感器故障后，制熱按照開15分鐘停30分鐘的比例運行。機器通電后或加熱關閉后運行完延時保護時間才允許加熱再次開啟。

報警：

溫度超限偏差不為0時，溫度高于設定的溫度上限+溫度超限偏差或低于設定的溫度下限-溫度超限偏差時閃爍顯示當前溫度，若機器已經運行完通電后溫度超限報警延時則發生溫度超限報警，此時
