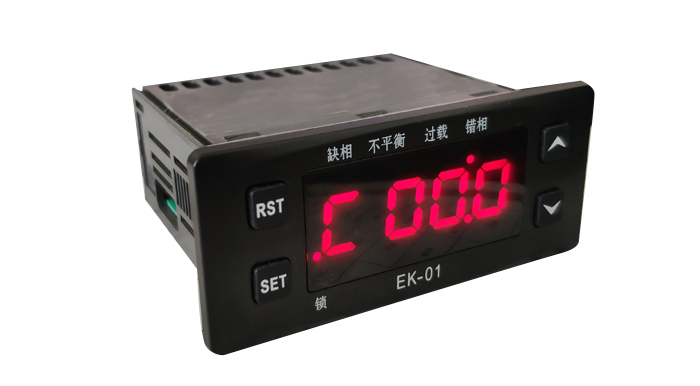

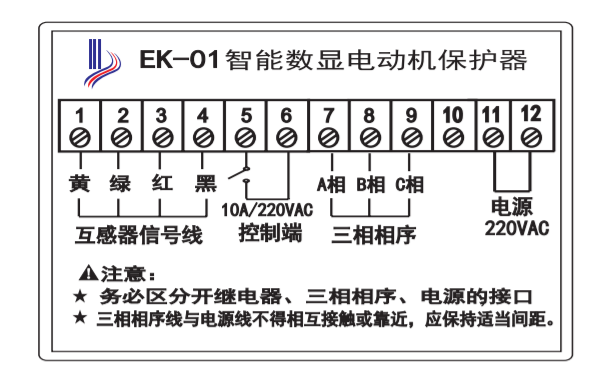

EK-01 不平衡、缺相、過載、相序（錯相）保護【一路常開輸出】

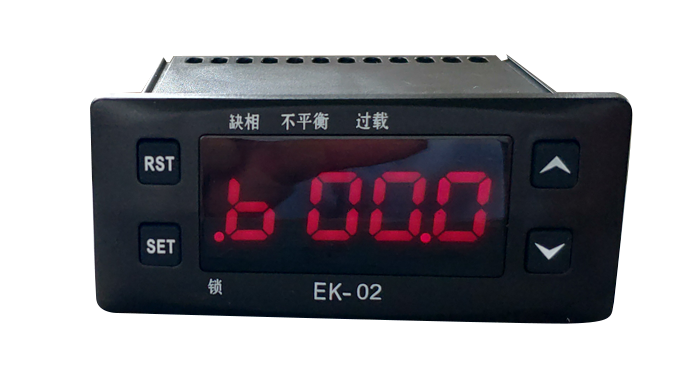

EK-02 不平衡、缺相、過載【一路常開輸出】

功能介紹

電流顯示：在正常工作狀態下（待機）循環顯示三相電流值，切換間隔為3秒鐘，在故障工作狀態下循環鎖定顯示故障時的三相電流值，便于查找故障原因。

過載保護：當檢測到任何一相電流超過所設定的整定電流時，保護器斷開負載。

缺相保護：當檢測到缺相或者嚴重不平衡（不平衡值超過50%）時，保護器斷開負載。

錯相保護：當檢測到相位錯誤及錯相時，保護器斷開負載。

上電延時：當每一次重新上電后，負載端延時輸出。

操作流程說明：

一解鎖：按住“set”鍵不放，持續3秒鐘，“鎖”燈熄滅，此時進入設置參數狀態。

二參數設置：繼續按“set”鍵，將在各個參數設置之間切換，按“︽“”︾“鍵調整參數數值大小。例：屏幕顯示“1-30.0”，其中“1-”為參數代碼，“30.0”為參數對應的數值。以下為參數代碼對照表：

三保存參數：停留在設置參數界面不動10秒鐘，系統將自動恢復為待機界面，并保存參數。或者繼續按“set”鍵，切換到待機界面，此時為退出設置參數，并保存參數。

四查詢參數：按“查詢/復位”鍵，將依次在各參數間切換

五技術指標

供電電源：AC220V±10% 50Hz

輸出接點功率：阻性AC220V/10A

外形尺寸：75mm（寬）×34.5mm（高）×85mm(深)

開孔尺寸：71mm（寬）×29mm（高）

分辨率：0.1A

測量精度：0.1A

六如何從保護狀態恢復：

當發生缺相、錯相時，對應故障指示燈亮，保護電路動作，斷開負載，這時保護器不能自動檢測、需人工回復。當發生不平衡、過載時，對應故障指示燈亮，保護電路動作，斷開負載，每隔3分鐘，將接通負載；如果在3次自動接通負載后仍發生保護，則保護器鎖定在斷開狀態，并自動計時，1小時~1小時30分鐘，再次自動檢測，如沒有發生不平衡過載，保護器恢復自動狀態；如果仍然不平衡、過載，保護器繼續自動循環檢測；如仍不能恢復自動狀態，則需人工排除故障，在自動重合閘期間也可以進行人工恢復，在任何故障狀態下，只要按“復位”鍵即從保護鎖定狀態恢復
